設備介紹:

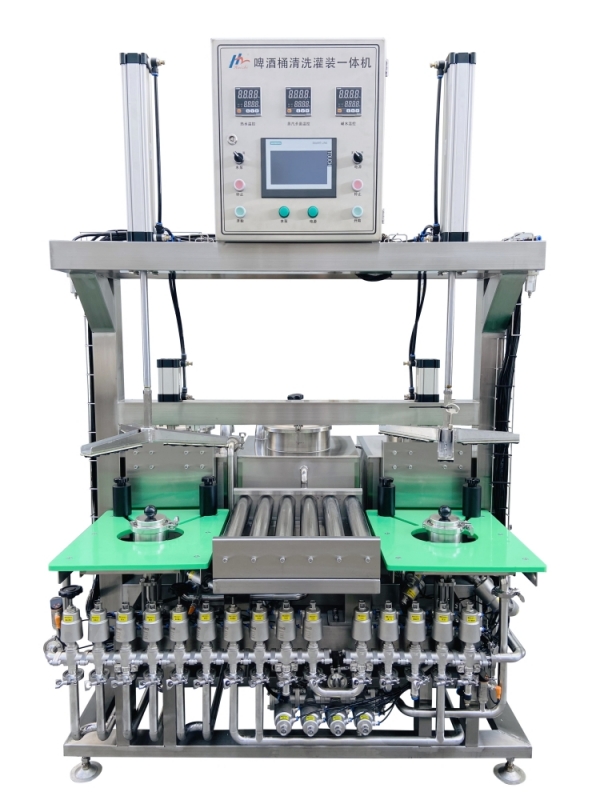

? 該設備為活動臺面清洗灌裝一體機,實現清洗帶酒茅啤酒桶以及完成灌裝功能。通過PLC程序控制相關機械電器元件的順序動作,完成清洗、灌裝動作以及CIP動作,實現對啤酒桶清洗、灌裝啤酒以及清洗排空灌裝管路的功能。

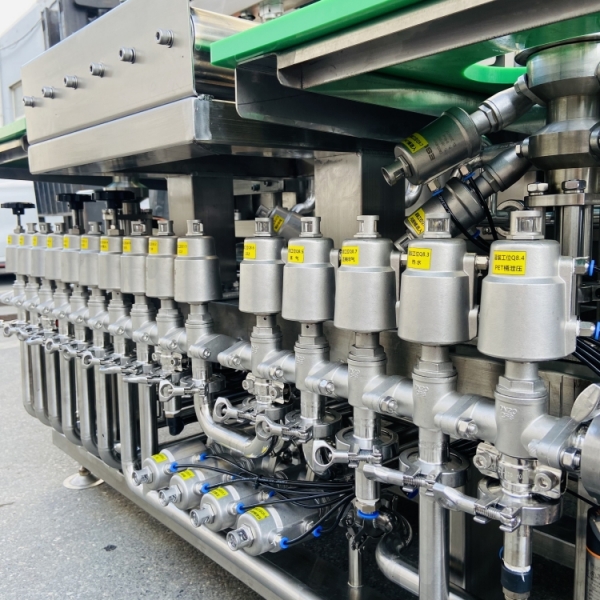

? 采用氣動角閥組合,確保工作安全。 所有框架,工作站,管路和閥均為不銹鋼,所有管路及氣動系統均為封閉回路。經過嚴格的設計及生產工藝控制,設備體現出了精致的外觀及具備穩定的工作性能。
? 本機設有清洗、等待和灌裝三個工位,清洗灌裝兩工位單獨控制,等待工位裝有滾筒,通過人工輔助,能快速由清洗工位移動到灌裝工位,省時省力。
? 此臺為用戶訂制產品,設計有4種桶的清洗灌裝程序:不銹鋼舊桶、不銹鋼新桶(預洗桶)、PET桶、太空桶(僅酒矛外清洗消毒)。
? 蒸氣高溫滅菌;酒茅內外部清洗消毒;CO2吹掃、備壓、泄放;
? 灌裝過程流量計自動計量灌裝,準備可靠;并預設不同規格桶型,快速選擇。

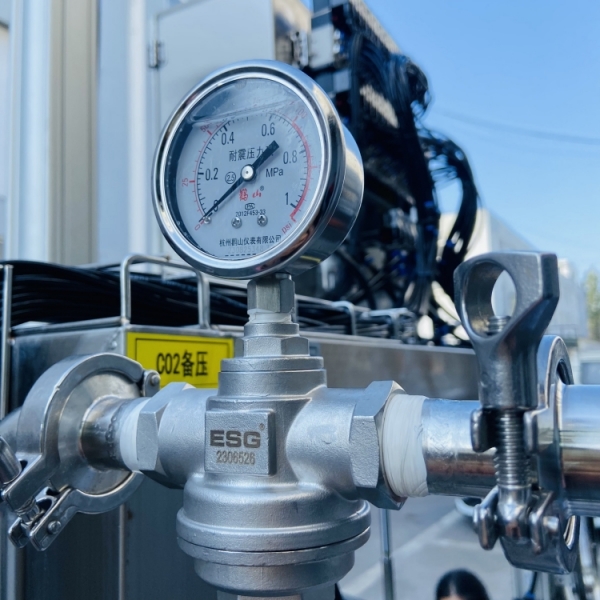

? 設有管路氣密性檢測、殘液檢測、壓力檢測、水溫、蒸氣溫度、酒溫檢測、堿液濃度檢測;
? 各檢測值不合格自動停機并在觸摸屏報警提示故障原因。
? 各壓力值、灌裝流量、酒溫觸摸屏實時顯示,桶數累計。
? 三個水箱:熱堿箱、熱水箱、混合水箱。熱堿箱和熱水箱蒸汽加熱并配有溫控器,也可在觸摸屏分別關閉加熱。
? 各工藝參數由西門子PLC控制,配合彩色觸摸屏,可由工藝員調整。
技術參數:
氣源壓力 | >0.6Mpa | ||
CO2源壓力 | >0.45Mpa | ||
電源電源 | 380V/50HZ | ||
總功率 | 2.5KW | ||
水泵功率 | 380V/0.75KW | ||
控制電壓 | DC24V | ||
1、氣缸壓緊壓力 | 不銹鋼桶 | 0.4~0.5Mpa | 更換桶型時必須調整氣缸壓力 |
PET桶、太空桶 | 0.25~0.3Mpa | ||
2、CO2備壓壓力 | 0.2~0.25Mpa低于或等于酒源壓力 | ||
3、電磁閥控制壓力 | 0.5~0.7Mpa | ||
4、氣沖壓力 | 0.25~0.3Mpa | ||
5、壓空備壓(太空桶) | 0.2~0.25Mpa | ||
工作工位數 | 3位,1清洗工位、1等待工位、1灌裝工位 | ||
適用桶 | 不銹鋼舊桶 不銹鋼新桶 單層PET桶 太空桶 | ||
清洗方式 | 倒置清洗 | ||
灌裝方式 | 倒置灌裝 | ||
適用桶容積 | 5L-60L | ||
外形尺寸(長×寬×高) | 1400×1760×2120mm | ||
臺面氣缸行程 | 50mm | ||
壓緊氣缸行程 | 400mm | ||
臺面高度 | 600mm | ||
水箱公稱容積 | 130L | ||
熱水箱、堿水箱加熱方式 | 蒸氣加熱 |
